项目名称

中石油昆仑燃气有限公司贵州分公司息烽县天然气利用项目

项目规模

规模50万方/天。

业务范围

从中贵线66#分输阀室预留口接管至新建息烽分输站之间1.3km的输气管道（φ273×10  L360N PSL2）和息烽分输站。以及从息烽分输站至小寨坝镇的开磷集团之间的次高压B级燃气管道，相应设施范围内的周边环境、平面布置、主要工艺装置、辅助设施等

合同期限

2019年6月—2019年8月

项目类别

安全条件评价

报告提交时间

2019年7月

安全评价过程控制情况

安全评价项目管理

项目组长

技术负责人

过程控制负责人

陈贞祥

文章频

胡雪莲

安全评价报告编制过程

报告编制人

报告审核人

陈贞祥 1600000000201345

石海军 1500000000300330

钟正成1100000000301824

安全评价项目参与人员

安全评价师

注册安全工程师

技术专家及技术人员

石胜江1800000000301073

石海军1500000000300330

李  海1100000000301848

陈贞祥

无

安全评价项目现场开展工作情况

现场勘察人员

勘察时间及任务

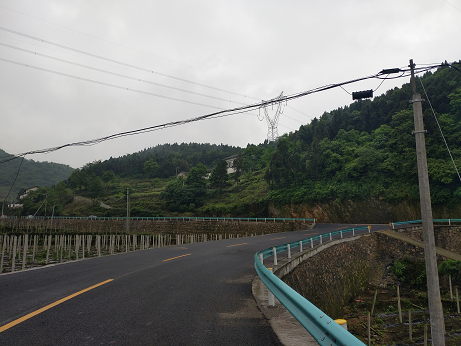

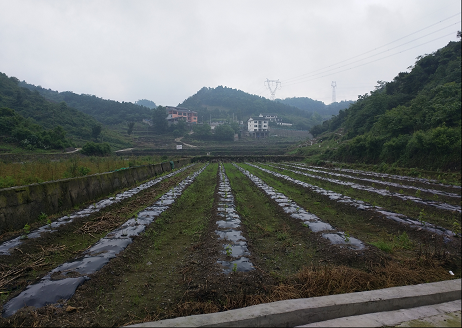

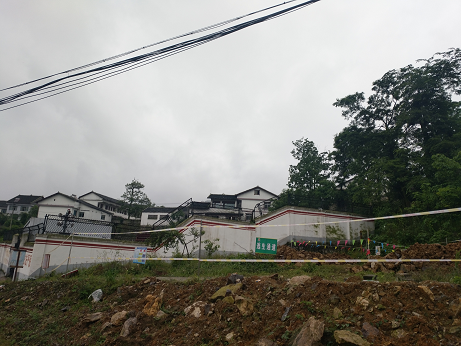

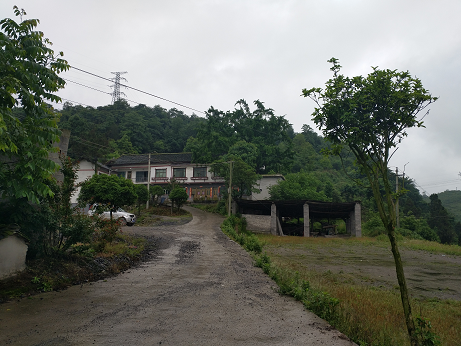

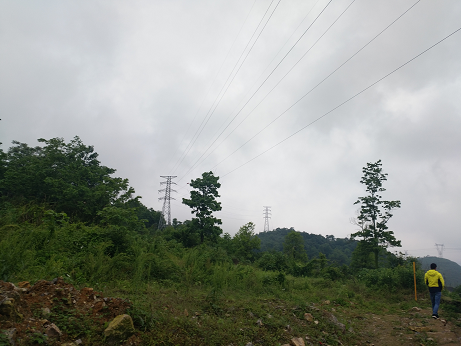

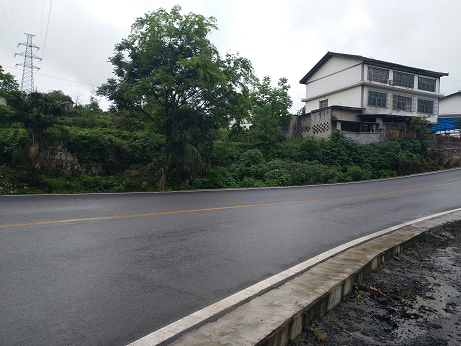

现场勘察照片

陈贞祥、石海军

2019.5.22-2019年7月11日两次次到现场收集资料、考查周边环境、平面布置、设备设施等情况。

附后

安全评价项目简介

目前，息烽县由开磷新能源公司以液化天然气（LNG）气化后供气，气源不稳定，天然气售价高。随着城市经济的快速发展，民商用户、工业用户对天然气的需求逐步增大，现有气源已不能满足县域民商和工业用户的用气需求。因此迫切期望尽早建设天然气供气管道，以改善投资环境，促进社会经济发展，改善人民生活。在此背景下，为了息烽县及周边提供洁净能源，改善其能源结构和生态平衡，缓解其能源压力和环境压力，促进沿线地方经济社会的长期稳定发展，中石油昆仑燃气有限公司贵州分公司（以后简称：昆仑贵州分公司）拟开展“息烽县天然气利用项目”的建设，特委托四川川油工程技术勘察设计有限公司开展《息烽县天然气利用项目》可行性研究报告编制工作。

息烽县天然气利用项目起于中贵线66#阀室，经过1.3km高压D273的L360管道，在中途设息烽分输站，经过过滤、调压、计量、加臭后分输给次高压燃气管道，燃气管道设计压力为0.8Mpa，管道为φ323.9mm的L245，敷设长度3.55km后，止于开磷集团预建调压站。放空依托息烽分输站。

本项目拟对中贵线 66#阀室技术改造扩建息烽分输站后，新建息烽分输站至开磷集团厂区燃气管道，燃气管道采用 323.9×6.3mm 无缝钢管，长度约 3.55km，设计压力0.8MPa，设计规模 50 万方/天。

气源管道起于已建中贵线 66#分输阀室，出站后管道自东向西敷设，止于息烽县盘脚营村拟建的息烽分输站，线路全长约 1.3km，设计压力 10MPa，设计规模 150×104m3/d，管径均为 D273，沿线所经地区为三级地区，直管段用管规格采用 D273×8.0 L360N PSL2无缝钢管；特殊地段及热煨弯管用管规格采用 D273×10 L360N PSL2 无缝钢管。

管道沿线无水域穿越及高等级公路穿越，乡村公路穿越 1 次。本工程扩建中贵线 66#阀室 1 座，新建息烽分输站 1 座。中贵线 66#阀室扩建仅涉及在预留 DN300 阀门接管。新建息烽分输站设置过滤、贸易计量、调压和线路放空功能。

该工程管线长度为1.3km+3.55km，由中贵线66#阀室最先接出，中贵线66#阀室与息烽分输站的管道采用L360N的DN250mm管材，长1300m，设计压力10Mpa；息烽分输站至开磷集团之间采用L245N的DN300mm的管材，长3550m,设计压力0.8Mpa；两种管道长度共计4850m。

该工程从中贵线66#阀室接气，经过1300m的高压燃气管道，进入息烽分输站；息烽分输站经过计量、过滤、调压、加热、调压、计量、加臭后输送至下游干管（次高压管道）。分输站可研设计有放空功能。

分输站进站气量为150×10 4Nm³/d，进站压力为6.5～7.5MPa，进站管线设计压力统一为10.0MPa；分输站调压后出站压力分别设定为0.8MPa（下游次高压管道至开磷集团预建调压站）,2000～3000pa（站内用气）。

该工程总投资3303.39万元人民币。

该工程实行集中控制、站控、就地控制三级控制方式，自动化水平高。为了保证运行管理的可靠性，该工程定员原则为：在人员配备上以高素质、低定员为主导思想，坚持人员精简、后备充足、运转灵活的原则。相关管理和生产人员应具备天然气使用与处理和安全生产的基本知识，生产人员需经培训合格后持证上岗。

该项目劳动定员分输站10人，站长1人，技术员1人，每班作业2人，实行2班1倒工作制度。设置生产维护班和巡线班组人员，每个班配置2名工作人员，负责站场及管道的日常生产运营，实行综合岗位，推行一专多能。

依据《土地利用现状分类》（GB/T21010-2007）的描述，拟建管道沿线土地利用现状分为耕地、林地、水域及水利设施用地。

管道沿线设置里程桩、转角桩、交叉桩和警示牌等地上标志。为防止第三方施工破坏，管道下沟回填时，在管道上方0.3m～0.5m处的地下设置警示带。

根据管线走向选定分输站征地位于息烽县小寨坝镇盘脚营村，站址现状为耕地和荒地，拟建场地采用水泥道路与X181县道公路相连，位于水泥道路北侧和东侧。

建设项目场地南面和西面是水泥道路，工艺区距离南侧乡村水泥道路63.3m,距离西侧乡村水泥道路10.5m；西南面110m外有10多户散户民房；西面目前是耕地等；北面目前是耕地、空地，200m外有几户散户民房。建设项目进站道路拟从南面引道进站。建设工程分输站从北面接气进站，管线从中贵管网66#阀室至分输站站内长度约1300m。距离下游用气单位开磷集团有3.55km的次高压燃气管道连接。建设工艺区域位于征地区域的北部，周边主要为耕地。生活污水处理区和消防棚位于工艺区域南面，综合值班室北侧。箱式变压器和撬装发电机位于项目场地综合值班室南面。放空立管位于分输站工艺区东北方向，整个分输站建设项目场地的东北角。距离工艺区47m。

息烽分输站附近的规划有市政供水管道，市政自来水水质满足《生活饮用水卫生标准》（GB5749-2006）。站场用水拟从距站场最近市政供水管道开口接管，接管点距离站场约为 1.5km，接管点原管道为 dn110 PE 材质给水管，供水压力约 0.3MPa。接管点至站场之间区域地势较为平缓，经核算，到站供水压力大约为 0.1 MPa～0.2MPa。

站场依托市政供水管道供水，能满足站场用水水质、水量和水压的要求。站外采用 dn63 给水管，经过水表计量后以枝状管网供至站场各用水点。站外供水线路走向与燃气管道并行同沟敷设。外部供水协议由建设单位后续签订。息烽分输站站外无市政污水管网。站内综合值班室旁设 1 座 2m³ 化粪池和 1座 20m³ 生活污水池，生活区排出的生活污水经化粪池预处理后储存在生活污水池中，定期由罐车拉运至站外污水处理厂集中处置。外部排水协议由建设单位后续签订。

过滤分离器、汇管排出的污水，水量较少，主要成分含 SS、石油类，产生的污水排入工艺排污池（有效容积 10m³），定期由罐车拉运至污水处理厂集中处置。

息烽分输站主电源由地方 10kV 配电网引接，新建 10kV 架空电力线路 2km，电能要求：10kV±7%，50Hz±0.2Hz，计量方式按高供高计考虑。

息烽分输站备用电源采用箱式静音型柴油发电机组，容量为 150kW。

为满足自控、通信等负荷的不间断供电要求，站内设置在线式 UPS 装置 1套，容量采用20kVA，后备时间 2h。

站内设 160kVA 预装式变电站 1 座，含高压环网柜 2 面、160kVA 干式变压器 1 台、低压配电柜 2 面、30kvar 无功补偿装置 1 面。主接线采用单母线接线方式，低压进线设双电源切换开关，市电断电时可自动切换至备用发电机供电。

工艺装置区设防爆动力配电箱 1 面、防爆检修配电箱 1 面。综合值班房设照明配电箱 1 面。

评价项目其他信息

无
